NX
结构型式

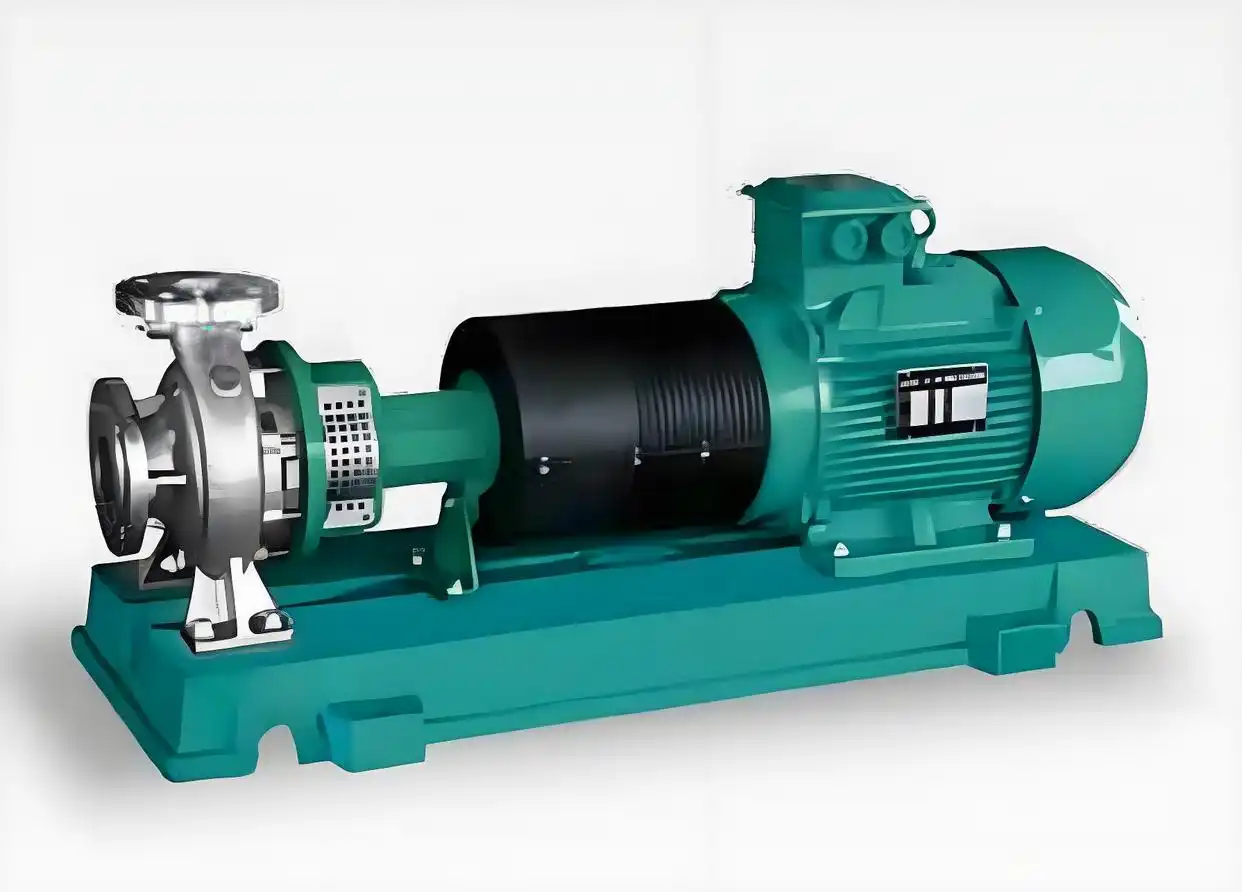

不锈钢卧式端吸离心泵，符合 EN 733 标准
应用
可用于输送清水、海水、卤水、苦咸水等高负离子含量水质。轻油类或生产工艺流程中其它类似于水但具有一定腐蚀性或需要防止污染的无固体颗粒及不易结晶的液体介质。
应用于海水淡化、纯水系统及一般工业、重工业领域。
特点/产品优势
- 泵头材质选择多样，适用于各类工况
- 多种机封冲洗方案
- 水泵和电机之间配置易拆卸短节，便于维护保养
设备/功能
- 单级低压离心泵，采用单元组合结构形式，带联轴器、联轴器护罩、电机和底座
- 机械密封
技术数据
- 允许温度范围 -20 °C to +120 °C
- 电源 3~380 V ±10 %, 50 Hz
- 防火等级 IP55
- 公称直径 DN 32 – DN 200
- 最大工作压力 13bar （最高至140℃），16bar （最高至120℃）
材料
- 不锈钢螺旋蜗壳。
- 轴向进水，径向出水。
- 标准机械密封最高允许水温-10℃ ~+80℃，超出范围，需单独确认
类型
- 不锈钢卧式单级低扬程端吸离心泵，带轴承架和挠性联轴节，装于底座之上。
- 部分型号配有易拆卸短节；在移动转子组时留有足够的拆卸空间，不需移动电机。
- 轴挠度满足 ISO 5199 要求。
出厂状态
- 由泵头、电机和底座组成的整泵
- 安装及操作维护说明书
附件
- 附件须另行订购
- 配对法兰
- 水泵底座地脚螺栓紧固件
调试
- 该系列水泵只设计用于在封闭空间内安放和运行。典型的安装地点是设备间，在配有其它建筑设备的建筑物内部。
- 在试运行之前，水泵和电气模块必须已经适应了环境温度。
- 适当地给整套设备注水和排气。
- 干转会损坏滑动环密封件,确保泵不会干转。
