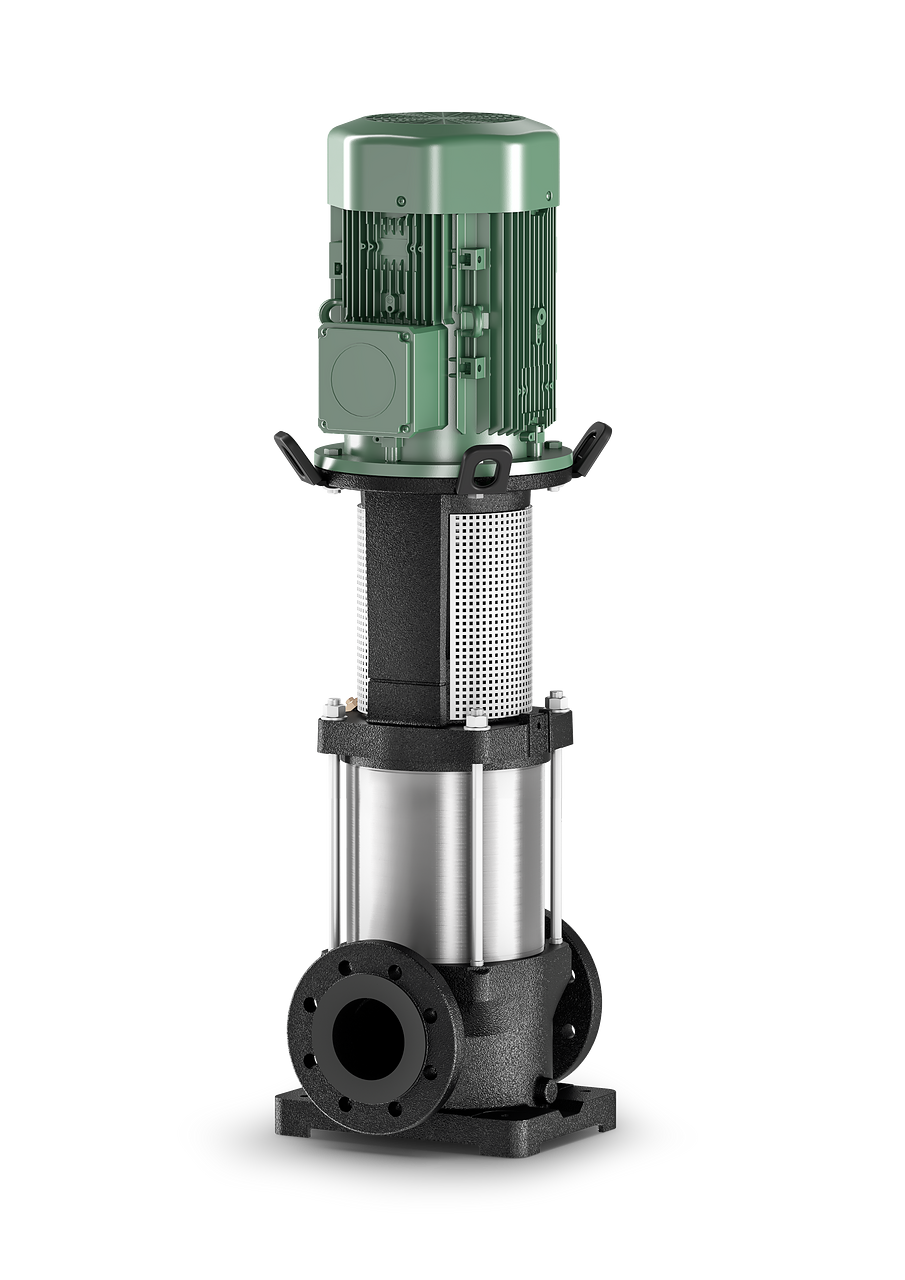

MVI
结构型式
串联式连接的立式结构不带自吸多级高压离心泵
应用
- 供水和升压
- 消防设备
- 锅炉给水
- 工业循环设备
- 过程工程
- 冷却水循环系统
- 清洗和喷洒设备
特点/产品优势
- 防腐蚀叶轮、散流器和分级壳体
- 饮用水批准取决于当地饮用水所需的批准（见材料部分）
- 经过改良的叶轮设计，降低了压力，实现了高度的运行可靠性
设备/功能
- MVI 70..和 95..：PN 16 和 PN 25 型号带有圆法兰
型号代码
示例 MVI 7002/1-3/16/E/3-400-50-2 MVI 立式高压多级离心泵 70 流量，m3 /h 02 叶轮数 1 已切削叶轮数 3 3= 水泵壳体为 EN-GJL-250（电泳涂层），水力部件为 1.4301 (AISI 304) 16 法兰类型 16 = 法兰 PN 16（圆形或椭圆形） 25 = 法兰 PN 25（圆形或椭圆形） E 密封垫类型 E = EPDM V = FKM（氟橡胶） 3 3 = 3~（三相交流电） 400 连接电压，V 50 频率，Hz 2 极数
Multivert MVI 1 – 95
技术数据
- 电路连接：
- 3~400 V (±10 %)，50 Hz
- ≤ 4 kW 230 V/400 V；Δ/Y
- > 4 kW 400 V/690 V；Δ/Y
- 流体温度 -15 °C 至 +120 °C（采用 EPDM）（-15 °C 至 +90 °C，采用 FKM）
- 最大工作压力 16/25 bar
- 最大入口压力 10 bar
- 防护等级 IP55
- 法兰连接：
- MVI 70../95..PN 16/PN 25：圆法兰 (DN 100)
材料
MVI 70../95..：
- 叶轮由不锈钢 1.4408 (AISI 316) 制成
- 级室由 1.4301 (AISI 304) 不锈钢制成
- 水泵壳体由带电泳涂层的灰口铸铁 EN-GJL 250 制成
- 轴由 1.4057 (AISI 431) 不锈钢制成
- 密封垫 EPDM
- 壳体外罩由 1.4301 (AISI 304) 不锈钢制成
- 壳体底部由 1.4301 (AISI 304) 不锈钢制成
- 机械密封由 B 碳/碳化钨、SiC/碳制成
- 压力罩由 1.4301 (AISI 304) 不锈钢制成
出厂状态
- MVI 高压多级离心泵
- 安装及操作说明
