Rexa

适用于大型建筑供暖、空气调节和制冷应用的通用型干转子泵。

结构型式

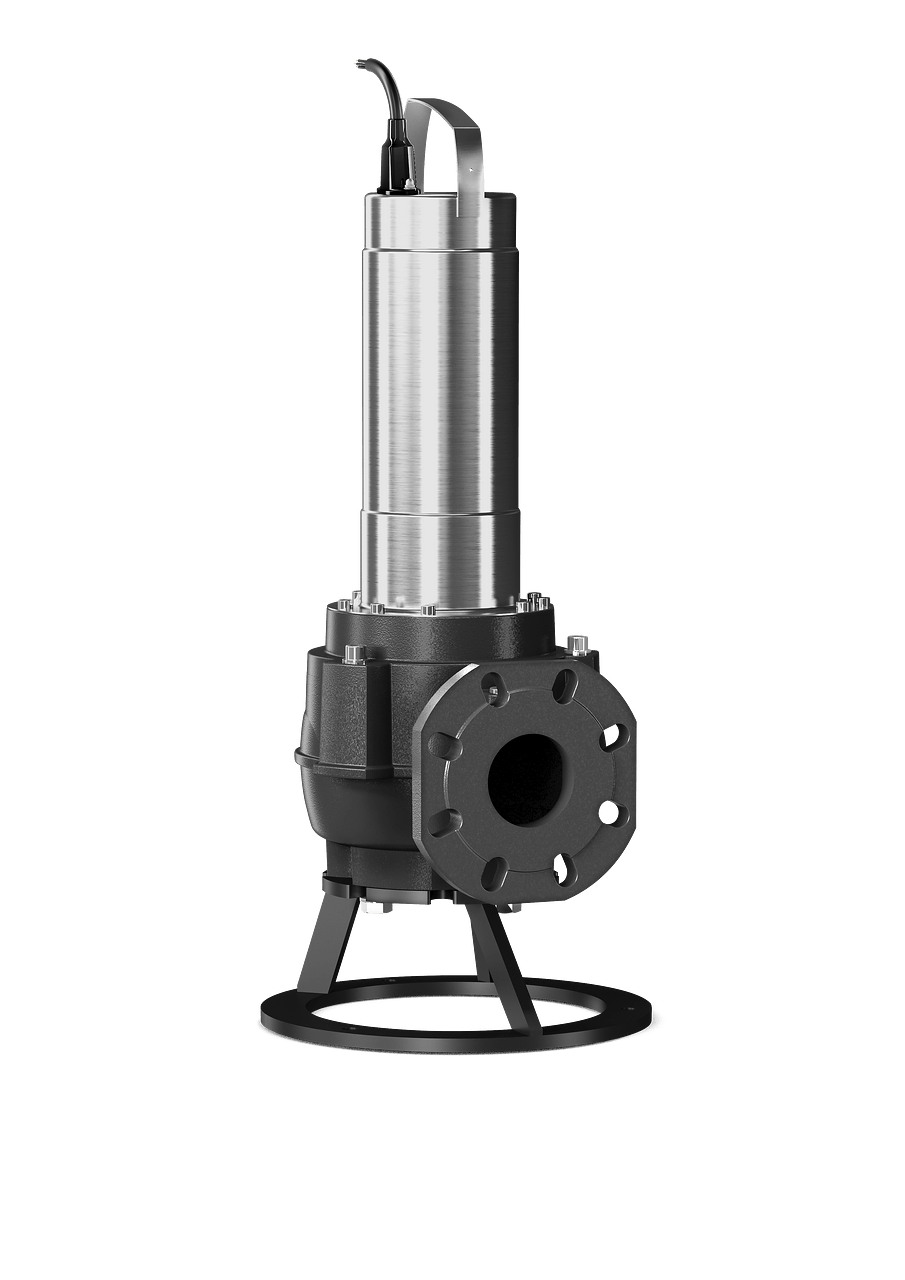

污水潜水泵，可实现间歇运行，适用于固定和移动湿井安装

应用

泵送

含粪便污水，符合 EN 12050-1
污水

特点/产品优势

即插型，可立即使用（A 和 P 规格）
附带浮子开关（A 型），操作简单
安全的涡流水力部件，颗粒自由通过直径较大，运行期间不易堵塞
密封室可选装外部监控装置
重量低

环保属性

采用特殊部件的高效结构，尽可能降低重量负荷
优化的水力部件提高了运行可靠性，减少了计划外的维护次数

设备/功能

绕组温度监控装置带双金属传感器
可选装外部棒形电极用于进行密封室监控

型号代码

示例	Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A
Rexa	污水潜水泵
FIT	产品系列
V	涡流叶轮
06	压力接口公称直径，例如 DN 65
D	水力部件吸入端钻孔符合 DIN 标准
A	水力部件标准材料规格
110	水力部件定义
E	表面冷却电机
A	电机标准材料规格
D	密封件带两个单独的机械密封
1	IE 能效等级，比如 1 = IE1（根据 IEC 60034-30 标准）
-	非防爆级
2	极数
T	电源连接规格：
 	M = 1~
 	T = 3~
0015	数值/10 = 电机功率 P2，单位：kW
5	频率（5 = 50 Hz，6 = 60 Hz）
40	额定电压代码
A	附加电气设备：
 	O = 带裸露电缆端部
 	P = 带插头
 	A = 带浮子开关和插头

技术数据

电源连接：1~230 V，50 Hz 或 3~400 V，50 Hz
潜水运行模式：S1
非潜水运行模式：S2-15 min；S3 10%
防护等级：IP68
绝缘等级：F
介质温度：3 – 40 °C，最高 60 °C 持续 3 分钟
颗粒自由通过直径：50 / 65 / 80 mm
电缆长度：10 m

材料

电机外壳：1.4301
水力部件外壳：EN-GJL 250
叶轮：EN-GJL 250
静态密封件：NBR
水泵侧密封件：SiC/SiC
电机侧密封件：C/MgSiO4
轴端：不锈钢 1.4021

类型

污水潜水泵作为潜水式整装机组，适用于间歇运行模式下的固定和移动湿井安装。

水力部件

压力侧出口结构采用水平法兰连接形式。干物质的可能最大含量为 8 %（受水力部件影响）。叶轮结构型式为涡流叶轮。

电机

使用交流电（内置运行电容器）和三相交流电规格的表面冷却电机作为电机进行直接启动。余热通过电机外壳直接排放至周围的流体中。这些电机可以潜水连续运行 (S1)，也可以非潜水短时运行 (S2) 或间歇运行 (S3)。

此外这些电机还装备有电机过热保护。这样可防止电机绕组过热。对于装备交流电机的整泵，其电机过热保护采用集成安装方式而且具有自动开关功能。即在过热时关闭电机，冷却后自动重启电机。标配使用双金属传感器。

此外，电机可装备一个外部密封腔电极，用于监控拦油室。一旦有水通过液体侧机械密封进入拦油室，电极会发出信号。

接线电缆标配长度为 10 m，可提供以下规格：

带裸露电缆端部
带插头
带浮子开关和插头

密封件

密封室位于电机与水力部件之间。内部注有药用白油。液体侧和电机侧密封通过两个相互独立旋转的机械密封实现。

出厂状态

污水潜水泵带 10 m 电缆
电缆规格取决于设备型号：
- 带裸露电缆端部 (O)
- 带插头 (P)
- 带浮子开关和插头 (A)
操作和维护手册

附件

悬挂装置或水泵支脚
用于监控密封室的外部棒形电极
链条
控制开关、继电器和插头
固定件套件带地脚螺栓

调试

用非潜水电机进行湿井安装操作：

电机可非潜水运行。此处的运行时间通过“非潜水运行模式”定义。必须严格遵守上述信息！

短时运行 S2：最长运行时间为 15 分钟 (S2-15min)。
间歇运行 S3：在 S3 模式下运行时，默认最长运行时间为 1 分钟 (S3 10%)。如果电机在重新启动前完全潜水 1 分钟以上，而且确保完成了必要的电机冷却，在 S3 运行模式下的最长运行时间能达到 2.5 分钟 (S3 25%)！
最高环境和流体温度为 40 °C。

干转保护：

水力部件壳体必须始终潜水。如果液位出现波动，设备必须在达到最低水浸高度时自动关闭。请参阅尺寸图。

卧式安装：

不支持卧式安装！
